交流接觸器上的測試

交流接觸器是一種利用電磁力與彈簧彈力相配合,實現觸頭接通和分斷以達到控制負載電路通斷的開關裝置, 適用于頻繁操作和遠距離控制,是自動控制電路系統中的重要元件。隨著國民經濟需求和電力工業的增長,交流接觸器的需求持續增長,競爭也日益激烈,為保證產品質量,交流接觸器的測試工作尤其重要。

以下將以交流接觸器測試需求為例,詳細介紹交流接觸器測試方案:
開始測試前,我們先了解其工作原理:當交流接觸器的吸引線圈通電后,使靜鐵芯產生電磁吸力,銜鐵被吸合,與銜鐵相連的連桿帶動觸頭動作,使常閉觸頭斷開,常開觸點閉合,兩者是聯動的,接觸器處于得電狀態; 當吸引線圈斷電時,電磁吸力消失,銜鐵在彈簧作用下釋放,使常閉觸頭閉合,常開觸頭斷開,接觸器處于失電狀態;

客戶端測試需求如下:
1.ON/OFF測試:設置ON/OFF交流電壓(額定電壓),起始角90°,終止角0°,ON/OFF兩次,最后OFF。
2.特性測試:設置電壓(額定電壓),起始角30°,終止角90°,輸出為ON,立即讀取峰值電流,延時500ms,讀取維持電流,維持功耗,最后OFF
3.吸合電壓的測試:先設置吸合起始電壓(額定電壓的20%),輸出為ON,然后每隔200ms,電壓按照5V步進往上升,升到吸合后,讀取吸合電壓,最后輸出OFF
4.釋放電壓測試:先設置好釋放起始電壓(額定電壓),輸出為ON,在設置釋放電壓(額定電壓68%)然后每隔200ms,電壓按照5V步進往下降,降到釋放后,讀取釋放電壓;最后輸出OFF

其中:

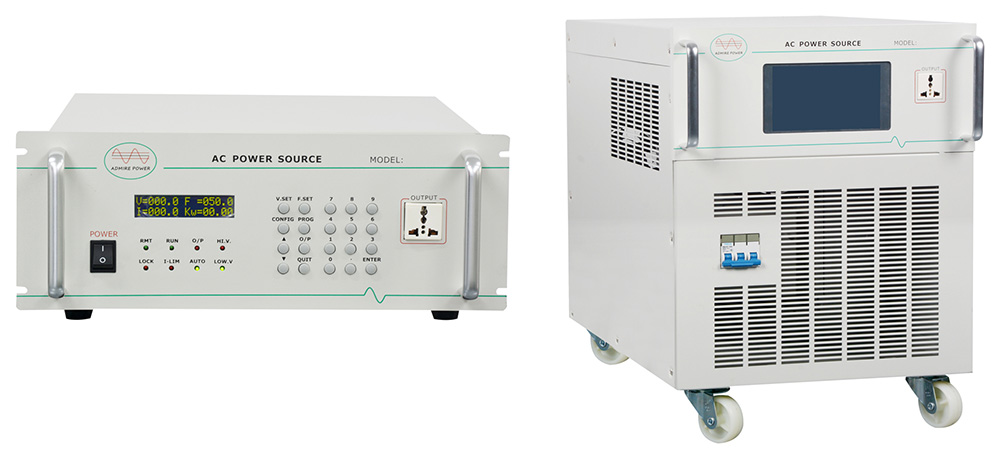

測試要求1,2,可以通過全力(ADMIRE POWER)標準交流電源APA1000系列電源的面板設定功能實現,該功能可以進行電壓的設置,頻率的設置,起始相位角、終止相位角的設置,可設置相位角的范圍是0-360?

測試要求3,4,可以通過全力(ADMIRE POWER)標準式交流電源APA1000系列電源的內含測試組來設置實現,該功能可以設置35個測試點,來設置起始電壓值,終止電壓值,步進電壓值,開始頻率,終止頻率及單步時間,使電源的電壓和頻率按步進階梯型改變。如果35個測試點不夠,智能式交流電源APA2000系列電源(觸摸屏顯示),可以提供五組測試組,每組35個測試點,每個測試點來設置不同的電壓,頻率和時間。
